Maqueta de la comunidad de Paulaya con la infaestructura de agua protegida (Helen Gambon, Cruz Roja Suiza)

Protección comunitaria de infraestructura de agua contra riesgos de desastres (Honduras)

Description

La exposición y vulnerabilidad de la infraestructura del sistema de agua a los riesgos se reduce mediante una serie de tecnologías de manejo. vegetativas y estructurales, incluyendo la protección de las fuentes de agua y los tanques de agua, la estabilización de sus alrededores, el anclaje de la tubería y, cuando es necesario, reparando el tanque.

El Departamento de Olancho, ubicado en el noroeste de Honduras, se ve afectado regularmente por tormentas tropicales y huracanes provenientes del Atlántico. Los impactos de las amenazas hidrometeorológicas están intensificados por prácticas no sostenibles relacionadas al uso de los recursos naturales, lo que fomenta las quemas incontroladas de bosques, la degradación de los suelos y del agua y la erosión. La situación de salud en las comunidades rurales es precaria.
El proyecto “Resiliencia” de la Cruz Roja Hondureña/Suiza pretende brindar un aporte sostenible para fortalecer la resiliencia en las regiones rurales de Olancho vinculando la reducción del riesgo de desastres (RRD) y la promoción de salud en todos los niveles (hogar, comunidad, municipio). Mediante el mejoramiento y aseguramiento de sistemas de agua potable, combinado con capacitaciones en el anejo del agua, agua servida e higiene, el proyecto busca las sinergias entre la RRD y la salud.
Si bien en las comunidades está existente la infraestructura de agua, a menudo está vieja y propensa a fallar. Con el apoyo técnico y financiero del proyecto, la comunidad repara y mejora su sistema de agua desde la toma, el tanque de agua y la tubería hasta las viviendas. En todo el proceso se considera la reducción de riesgos. La protección de la infraestructura de agua incluye diferentes medidas, que se definen en base de un análisis del estado del sistema de agua. Donde necesario, se hace el mejoramiento de los tanques de agua, quiere decir, se refacciona el interior del mismo con cerámica y repello, y se repella el exterior, eliminando las fisuras. En la mayoría de los casos, se tiene que hacer un cambio de la tubería a materiales más resistentes (de PVC a hierro galvanizado) para evitar rupturas de la misma a lo largo de la línea de conducción, se realiza la reparación de las válvulas e se instalan hipocloradores. Alrededor del tanque y la toma de agua se implementan medidas vegetativas como la plantación de árboles y arbustos para la estabilización de suelos y retención del agua. Las medidas vegetales alrededor del tanque de agua reduce el riesgo de daños por deslizamientos, y la plantación de árboles en la microcuenca facilita la provisión de agua en la cantidad y calidad requerida (para más información véase T 750). Finalmente, se realizan medidas de manejo, como la protección estricta de la toma y el tanque de agua con cerca, reduciendo el riesgo de contaminación. Las actividades de mantenimiento incluyen la constante revisión de la tubería y el lavado del tanque (vaciado, purificación con cloro, llenado) cada 8 días (invierno) a cada 15 días (verano) por la Junta de Agua.

Location

Location: Municipalidad Dulce Nombre de Culmí, Comunidad Pisijire, Departamento de Olancho, Honduras

No. of Technology sites analysed: single site

Geo-reference of selected sites
  • -85.46097, 15.1701

Spread of the Technology: applied at specific points/ concentrated on a small area

In a permanently protected area?:

Date of implementation: 2014

Type of introduction

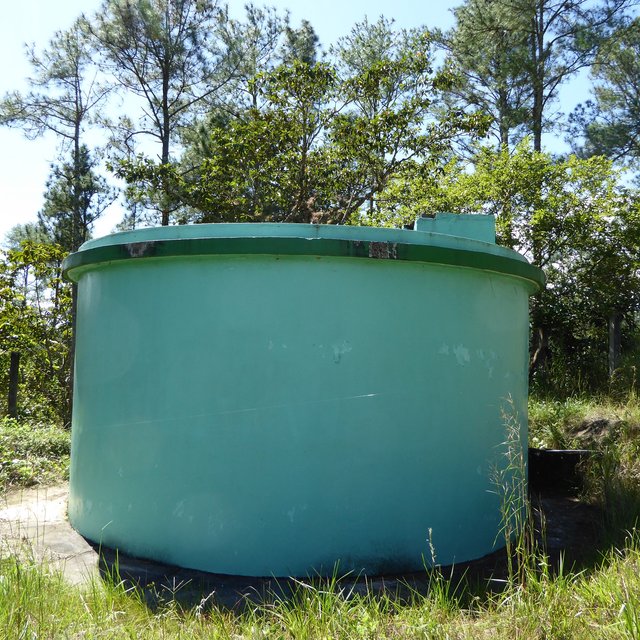

Tanque de agua renovado (Helen Gambon, Cruz Roja Suiza)

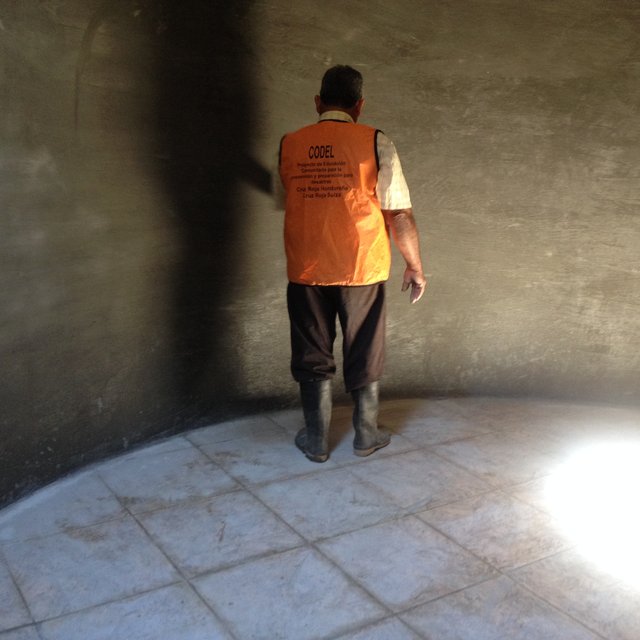

Un miembro del Comité de Emergencia Local dentro de un tanque con nuevo piso y repello (Cruz Roja Suiza/ Hondureña)

Classification of the Technology

Main purpose
  • improve production
  • reduce, prevent, restore land degradation
  • conserve ecosystem
  • protect a watershed/ downstream areas – in combination with other Technologies
  • preserve/ improve biodiversity
  • reduce risk of disasters
  • adapt to climate change/ extremes and its impacts
  • mitigate climate change and its impacts
  • create beneficial economic impact
  • create beneficial social impact
  • Mejorar cuestiones de salud
Land use

  • Settlements, infrastructure - other (specify): Sistema de agua
Water supply
  • rainfed
  • mixed rainfed-irrigated
  • full irrigation

Purpose related to land degradation
  • prevent land degradation
  • reduce land degradation
  • restore/ rehabilitate severely degraded land
  • adapt to land degradation
  • not applicable
Degradation addressed
  • soil erosion by water - Wm: mass movements/ landslides
  • biological degradation - Bc: reduction of vegetation cover
  • water degradation - Hp: decline of surface water quality, Hq: decline of groundwater quality
SLM group
  • natural and semi-natural forest management
  • area closure (stop use, support restoration)
SLM measures
  • vegetative measures - V1: Tree and shrub cover, V2: Grasses and perennial herbaceous plants
  • structural measures - S7: Water harvesting/ supply/ irrigation equipment, S11: Others
  • management measures - M1: Change of land use type

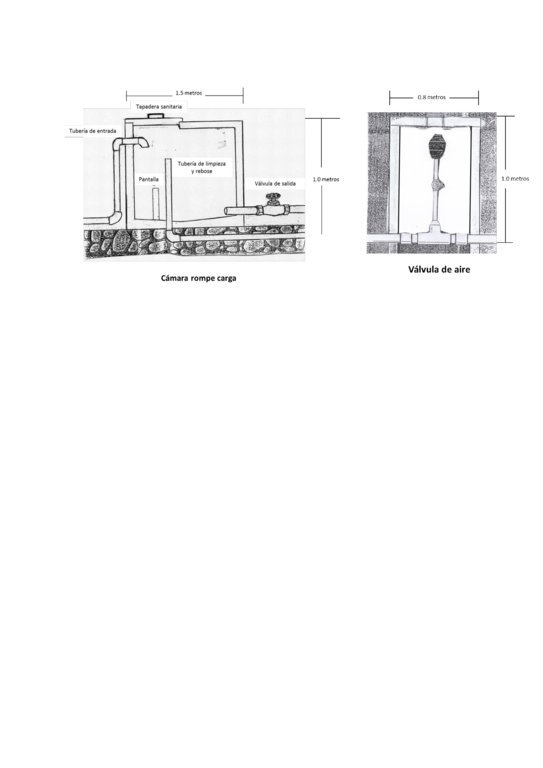

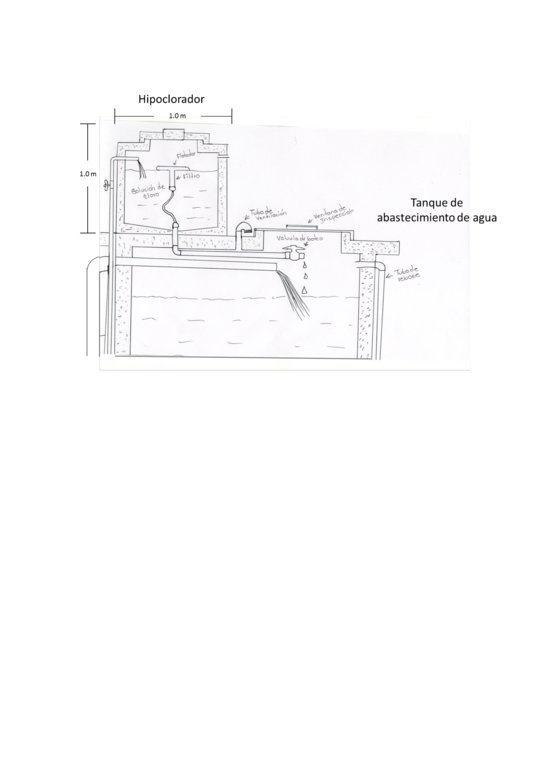

Technical drawing

Technical specifications
None
Author: Cruz Roja Hondureña / Suiza
None
Author: Cruz Roja Hondureña / Suiza

Establishment and maintenance: activities, inputs and costs

Calculation of inputs and costs
  • Costs are calculated: per Technology unit (unit: Sistema de agua desde el tanque hasta la comunidad)
  • Currency used for cost calculation: Lempiras
  • Exchange rate (to USD): 1 USD = 23.0 Lempiras
  • Average wage cost of hired labour per day: 150 Lempiras
Most important factors affecting the costs
Material de construcción y ferretería
Establishment activities
  1. Picar y sacar el repello viejo del tanque de agua (Timing/ frequency: None)
  2. Cubrir el suelo con cerámica y repellar las paredes (Timing/ frequency: None)
  3. Cambio de la tubería de PVC a Hierro Galvanizado (Timing/ frequency: None)
  4. Cambio de las válvulas del tanque de agua (Timing/ frequency: None)
  5. Colocamiento de una válvula en el desarenador de la presa (Timing/ frequency: None)
  6. Pintar por fuera el tanque (Timing/ frequency: None)
  7. Construcción de anclaje para la tubería (Timing/ frequency: None)
  8. Plantación de plantas estabilizadoras (izote) y árboles (Timing/ frequency: None)
  9. Cercar el tanque de agua (Timing/ frequency: None)
Establishment inputs and costs (per Sistema de agua desde el tanque hasta la comunidad)
Specify input Unit Quantity Costs per Unit (Lempiras) Total costs per input (Lempiras) % of costs borne by land users
Labour
Mano de obra calificada persona-día 9.0 750.0 6750.0
Mano de obra calificada no persona-día 64.0 150.0 9600.0 100.0
Equipment
herramientas (piocha, almádena, barra, llaves de tubo, cortadora de hierro, carreta, etc) juego 1.0 10738.0 10738.0
terraja pieza 2.0 19150.0 38300.0
Plant material
Izote pieza 50.0 7.0 350.0 100.0
Construction material
repello día/hombre 4.0 750.0 3000.0 100.0
Válvula 6" pieza 1.0 13000.0 13000.0
Tubos H.G. lanza 1.0 1732.0 1732.0
Arena m3 2.0 600.0 1200.0 100.0
Other
Transporte de material viaje 3.0 500.0 1500.0 100.0
Total costs for establishment of the Technology 86'170.0
Total costs for establishment of the Technology in USD 3'746.52
Maintenance activities
  1. Inspección de la presa (Timing/ frequency: Cada 3 días)
  2. Revisión de la tubería (Timing/ frequency: Continuo)
  3. Vaciar el tanque (Timing/ frequency: Cada 15 días en verano, cada 8 días en invierno)
  4. Enjuagar las paredes y eliminar con una escoba los sedimentos que están en el fondo del tanque (Timing/ frequency: Cada 15 días en verano, cada 8 días en invierno)
  5. Preparar una mezcla de cloro y agua (capacidad del tanque 5000 gal: 250 ml de cloro magia blanca + 5 gal de agua; capacidad del tanque 10'000 gal: 500 ml de cloro + 5 gal de agua) (Timing/ frequency: Cada 15 días en verano, cada 8 días en invierno)
  6. Cubrir el interior del tanque completamente con la mezcla, cepillar, enjuagar con abundante agua (Timing/ frequency: Cada 15 días en verano, cada 8 días en invierno)
  7. Llenar el tanque (Timing/ frequency: Cada 15 días en verano, cada 8 días en invierno)
  8. Cobro del pago de agua (Timing/ frequency: Mensual)
Maintenance inputs and costs (per Sistema de agua desde el tanque hasta la comunidad)
Specify input Unit Quantity Costs per Unit (Lempiras) Total costs per input (Lempiras) % of costs borne by land users
Labour
Mano de obra no calificada persona/ día 22.0 150.0 3300.0 100.0
Equipment
Préstamo terraja pieza/día 2.0 23.0 46.0 100.0
Total costs for maintenance of the Technology 3'346.0
Total costs for maintenance of the Technology in USD 145.48

Natural environment

Average annual rainfall
  • < 250 mm
  • 251-500 mm
  • 501-750 mm
  • 751-1,000 mm
  • 1,001-1,500 mm
  • 1,501-2,000 mm
  • 2,001-3,000 mm
  • 3,001-4,000 mm
  • > 4,000 mm
Agro-climatic zone
  • humid
  • sub-humid
  • semi-arid
  • arid
Specifications on climate
Average annual rainfall in mm: 1400.0
Temporada seca de enero a junio, temporada de lluvias entre junio y octubre, con una canícula en agosto.
Slope
  • flat (0-2%)
  • gentle (3-5%)
  • moderate (6-10%)
  • rolling (11-15%)
  • hilly (16-30%)
  • steep (31-60%)
  • very steep (>60%)
Landforms
  • plateau/plains
  • ridges
  • mountain slopes
  • hill slopes
  • footslopes
  • valley floors
Altitude
  • 0-100 m a.s.l.
  • 101-500 m a.s.l.
  • 501-1,000 m a.s.l.
  • 1,001-1,500 m a.s.l.
  • 1,501-2,000 m a.s.l.
  • 2,001-2,500 m a.s.l.
  • 2,501-3,000 m a.s.l.
  • 3,001-4,000 m a.s.l.
  • > 4,000 m a.s.l.
Technology is applied in
  • convex situations
  • concave situations
  • not relevant
Soil depth
  • very shallow (0-20 cm)
  • shallow (21-50 cm)
  • moderately deep (51-80 cm)
  • deep (81-120 cm)
  • very deep (> 120 cm)
Soil texture (topsoil)
  • coarse/ light (sandy)
  • medium (loamy, silty)
  • fine/ heavy (clay)
Soil texture (> 20 cm below surface)
  • coarse/ light (sandy)
  • medium (loamy, silty)
  • fine/ heavy (clay)
Topsoil organic matter content
  • high (>3%)
  • medium (1-3%)
  • low (<1%)
Groundwater table
  • on surface
  • < 5 m
  • 5-50 m
  • > 50 m
Availability of surface water
  • excess
  • good
  • medium
  • poor/ none
Water quality (untreated)
  • good drinking water
  • poor drinking water (treatment required)
  • for agricultural use only (irrigation)
  • unusable
Water quality refers to:
Is salinity a problem?
  • Ja
  • Nee

Occurrence of flooding
  • Ja
  • Nee
Species diversity
  • high
  • medium
  • low
Habitat diversity
  • high
  • medium
  • low

Characteristics of land users applying the Technology

Market orientation
  • subsistence (self-supply)
  • mixed (subsistence/ commercial)
  • commercial/ market
Off-farm income
  • less than 10% of all income
  • 10-50% of all income
  • > 50% of all income
Relative level of wealth
  • very poor
  • poor
  • average
  • rich
  • very rich
Level of mechanization
  • manual work
  • animal traction
  • mechanized/ motorized
Sedentary or nomadic
  • Sedentary
  • Semi-nomadic
  • Nomadic
Individuals or groups
  • individual/ household
  • groups/ community
  • cooperative
  • employee (company, government)
Gender
  • women
  • men
Age
  • children
  • youth
  • middle-aged
  • elderly
Area used per household
  • < 0.5 ha
  • 0.5-1 ha
  • 1-2 ha
  • 2-5 ha
  • 5-15 ha
  • 15-50 ha
  • 50-100 ha
  • 100-500 ha
  • 500-1,000 ha
  • 1,000-10,000 ha
  • > 10,000 ha
Scale
  • small-scale
  • medium-scale
  • large-scale
Land ownership
  • state
  • company
  • communal/ village
  • group
  • individual, not titled
  • individual, titled
Land use rights
  • open access (unorganized)
  • communal (organized)
  • leased
  • individual
Water use rights
  • open access (unorganized)
  • communal (organized)
  • leased
  • individual
Access to services and infrastructure
health

poor
x
good
education

poor
x
good
technical assistance

poor
x
good
employment (e.g. off-farm)

poor
x
good
markets

poor
x
good
energy

poor
x
good
roads and transport

poor
x
good
drinking water and sanitation

poor
x
good
financial services

poor
x
good

Impacts

Socio-economic impacts
drinking water availability
decreased
x
increased

Quantity before SLM: Cantidad antes de MST
Quantity after SLM: Amount after SLM
Debido a los cambios en el material de la tubería de PVC a hierro galvanizado se presentan menos rupturas y por lo tanto fugas de agua.

drinking water quality
decreased
x
increased


In the case of Pisijire, water quality treatment is not performed in the water tank but in a purifying plant in the community. Thus, tap water is not apt for human consumption but rather used exclusively for washing/ cleaning/ irrigation. However, the monthly water allowance (80 Lempiras = 3.5 USD) includes 90 bottles of drinking water per month per home.

Socio-cultural impacts
health situation
worsened
x
improved

Quantity before SLM: Cantidad antes de MST
Quantity after SLM: None
The improvements to the water system and the water purifier have reduced the incidence of diarrhea and other diseases related to water.

land use/ water rights
worsened
x
improved

Quantity before SLM: Cantidad antes de MST
Quantity after SLM: None
Water access has not changed due to technology; rights of use are defined through the payment of the monthly bill.

community institutions
weakened
x
strengthened


Tanto la Junta de Agua como el Comité de Emergencia Local (CODEL) han sido fortalecidos en el manejo holístico del sistema de agua, tomando por ejemplo en cuenta los ciclos hídricos, el mantenimiento de la infraestructura, la distribución y la gestión financiera.

SLM/ land degradation knowledge
reduced
x
improved

Quantity before SLM: Cantidad antes de MST
Quantity after SLM: None
La Junta de Agua y el Comité de Emergencia Local (CODEL) conocen la importancia de la protección de la fuente mediante la conservación del suelo.

Ecological impacts
Off-site impacts
water availability (groundwater, springs)
decreased
x
increased

Cost-benefit analysis

Benefits compared with establishment costs
Short-term returns
very negative
x
very positive

Long-term returns
very negative
x
very positive

Benefits compared with maintenance costs
Short-term returns
very negative
x
very positive

Long-term returns
very negative
x
very positive

En el futuro, el tanque de agua no va poder cubrir las necesidades de una población creciente

Climate change

Gradual climate change
annual temperature increase

not well at all
x
very well
seasonal temperature increase

not well at all
very well
Season: summer Answer: not known
seasonal rainfall decrease

not well at all
x
very well
Season: summer
Climate-related extremes (disasters)
tropical storm

not well at all
x
very well
drought

not well at all
x
very well
forest fire

not well at all
x
very well
general (river) flood

not well at all
x
very well
landslide

not well at all
x
very well

Adoption and adaptation

Percentage of land users in the area who have adopted the Technology
  • single cases/ experimental
  • 1-10%
  • 11-50%
  • > 50%
Of all those who have adopted the Technology, how many have done so without receiving material incentives?
  • 0-10%
  • 11-50%
  • 51-90%
  • 91-100%
Number of households and/ or area covered
500 viviendas (100% de la comunidad) tienen acceso al sistema de agua potable
Has the Technology been modified recently to adapt to changing conditions?
  • Ja
  • Nee
To which changing conditions?
  • climatic change/ extremes
  • changing markets
  • labour availability (e.g. due to migration)

Conclusions and lessons learnt

Strengths: land user's view
  • Protección de la microcuenca para asegurar la cantidad y calidad de agua
  • El agua es un bien necesario lo que incentiva la gente a trabajar en la protección y el mantenimiento del sistema. Además es fácil sancionar a personas que infringen las reglas de no uso de la microcuenca debido a la posibilidad de cortar el agua.
  • La disponibilidad de agua potable lleva a una mejor salud de la población. Esto aumenta la fuerza del trabajo, y a largo plazo va ser un desarrollo para la comunidad
Strengths: compiler’s or other key resource person’s view
  • Mejora en la gestión holística del sistema de agua y por lo tanto mejor coordinación con el CODEL y Comité de Salud y plan de inversion
Weaknesses/ disadvantages/ risks: land user's viewhow to overcome
  • En el futuro, el tanque de agua no va poder cubrir las necesidades de una población creciente Aumentar la tubería y construir un segundo tanque (opinión de la Junta de Agua/CODEL)
    Establecer una cuota en función del uso de agua para prevenir el desperdicio (opinión de la compiladora)
Weaknesses/ disadvantages/ risks: compiler’s or other key resource person’s viewhow to overcome

References

Compiler
  • Helen Gambon
Editors
  • Anton Jöhr
Reviewer
  • Alexandra Gavilano
  • Johanna Jacobi
Date of documentation: Nov. 25, 2016
Last update: April 3, 2019
Resource persons
Full description in the WOCAT database
Linked SLM data
Documentation was faciliated by
Institution Project
This work is licensed under Creative Commons Attribution-NonCommercial-ShareaAlike 4.0 International
