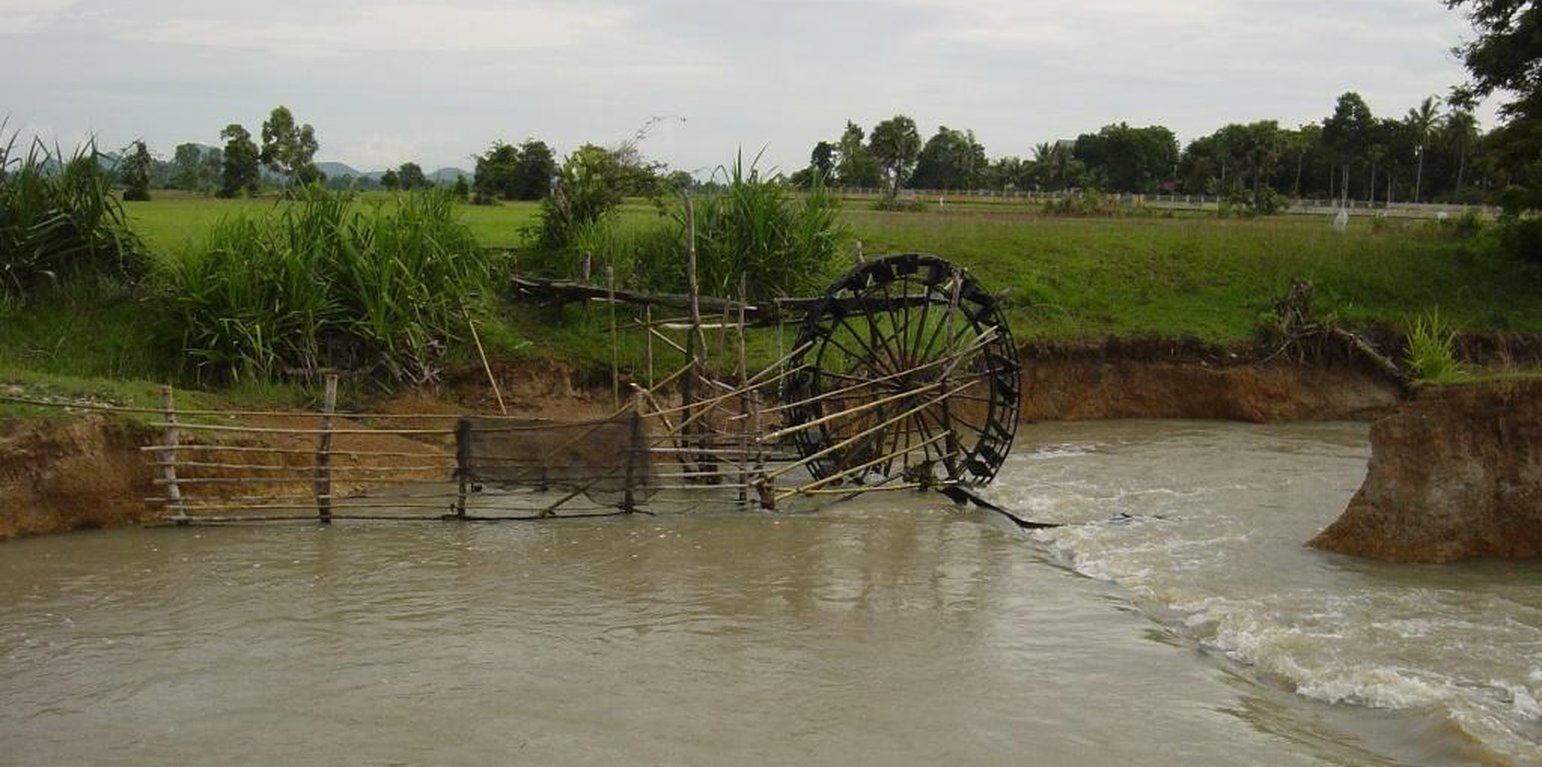

Water pumping wheel (noria) irrigating paddy fields. (Stefan Graf)

Irrigation of paddy fields using water-pumping wheels (Norias) (كمبوديا)

រហាត់ទឹក (Khmer)

الوصف

Norias are water-pumping wheels made of bamboo which are used to irrigate paddy fields in order to increase the yield.

Norias are undershot waterwheels used to pump up water. They are a traditional technology in south-east Asia, where the technology is passed on from father to son. Norias are traditionally made of bamboo and wood. The stream powers the wheel; the bamboo tubes closed at one end fill with water, carry it up and release it in a trough which flows to the fields. To avoid damages from floating debris and water plants, a diverting bamboo fence is built upstream.
When the water level in the river is lower, an underwater bound is built to direct it toward the wheel and ensure a continuous pumping. This is done around three times a year. In case of a flood, the waterwheel can be damaged or destroyed, which occurs around once a year. The noria described in this case study is in use from June to November, as the river dries out. With its 3 m diameter it allows the production of two rice harvests a year on 2.5 ha. During the dry season, it is removed and repaired.

The purpose of this irrigation device is to ensure a permanent water access in the rice field, and to produce 2 harvests instead of one per year. The norias are low cost devices which are built by the farmer themselves, but can only be used to irrigate fields which are located close to a river.

To build a noria, an experienced farmer only needs around one day, and wood and bamboo worth around 25 US$. It is installed at the beginning of the rainy season, and removed at the end to be fixed. In case of floods (which happens around once a year) it also needs to be fixed. The maintenance costs are around a quarter of the establishment costs. When the water level drops, a berm is built in the water to redirect the water toward the wheel, which is needed around three times a year. With this berm, the speed and thus pumping of water can be regulated.

The analysed area is flat (slope < 2%), with a tropical climate (dry and wet season), and the soils are mostly sandy or loamy. The soils contain little organic matter (low soil fertility, acidification, small amount of cattle, area has been deforested a long time ago) and the groundwater table is rather high (2 m below soil level during the dry season, on the surface during the wet season). There are many temporary and a few permanent streams in the area.
Due to climate change, the rainfalls are more erratic, temperatures rise and droughts are more recurrent. Rice is the predominant crop grown in the area, since it serves as staple food (mix subsistence and commercial activities). Rice is often grown in monocultures and harvested once a year. Once the rice is harvested (dry season), some farmers release cattle to the paddy fields to eat the straw and weeds.

As an addition to rice, most land users grow vegetables and fruits in small home gardens (subsistence) and complement their income by producing handicrafts or through off-farm income / remittances from family members working in other places. The increasing migration rate (the young generation leaves the villages to work in the cities, garment industry or abroad) results in a decrease of available labour force in the area which has detrimental effects on the agricultural activities. Furthermore, the civil war in the 1970s (Khmer Rouge) led to the loss of agricultural knowledge which different NGOs try to re-establish.

الموقع

الموقع: Toeuk Phos, Kampong Chhnang, كمبوديا

عدد مواقع تنفيذ التقنيةالتي تم تحليلها:

المرجع الجغرافي للمواقع المختارة
  • 104.5907, 12.11291

انتشار التقنية: منتشرة بالتساوي على مساحة (approx. 0.1-1 كم2)

في منطقة محمية بشكل دائم؟:

تاريخ التنفيذ: منذ أكثر من 50 عامًا (تقليدي)

نوع التقديم

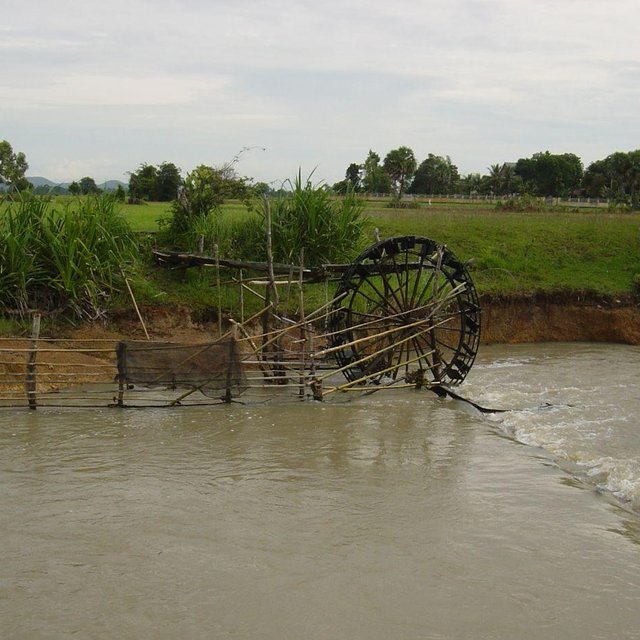

Water pumping wheel (noria) irrigating paddy fields. (Stefan Graf)

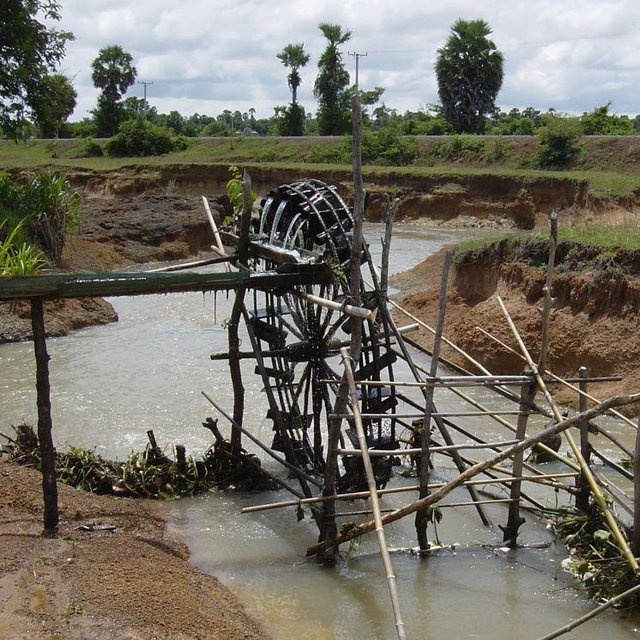

Water flowing out of the bamboo bottles into the channel flowing to the fields. (Stefan Graf)

تصنيف التقنية

الغرض الرئيسي
  • تحسين الإنتاج
  • الحد من تدهور الأراضي ومنعه وعكسه
  • الحفاظ على النظام البيئي
  • حماية مستجمعات المياه / المناطق الواقعة في اتجاه مجرى النهر - مع تقنيات أخرى
  • الحفاظ على/تحسين التنوع البيولوجي
  • الحد من مخاطر الكوارث
  • التكيف مع تغير المناخ/الظواهر المتطرفة وآثارها
  • التخفيف من تغير المناخ وآثاره
  • خلق أثر اقتصادي مفيد
  • خلق أثر اجتماعي مفيد
استخدام الأراضي

  • الأراضي الزراعية
    • زراعة سنوية: الحبوب - الأرز (الأراضي الرطبة)
    عدد مواسم الزراعة في السنة: 1
  • المجاري المائية، المسطحات المائية، الأراضي الرطبة -

إمدادات المياه
  • بعلية
  • مختلط بعلي-مروي
  • ري كامل

الغرض المتعلق بتدهور الأراضي
  • منع تدهور الأراضي
  • الحد من تدهور الأراضي
  • اصلاح/إعادة تأهيل الأراضي المتدهورة بشدة
  • التكيف مع تدهور الأراضي
  • غير قابل للتطبيق
معالجة التدهور
  • تدهور المياه - (Ha): التجفيف
مجموعة الإدارة المستدامة للاراضي
  • إدارة الري (بما في ذلك إمدادات المياه والصرف الصحي)
  • تحويل المياه والصرف
تدابير الإدارة المستدامة للأراضي
  • التدابير البنيوية - S11: غير ذلك

الرسم الفني

المواصفات الفنية

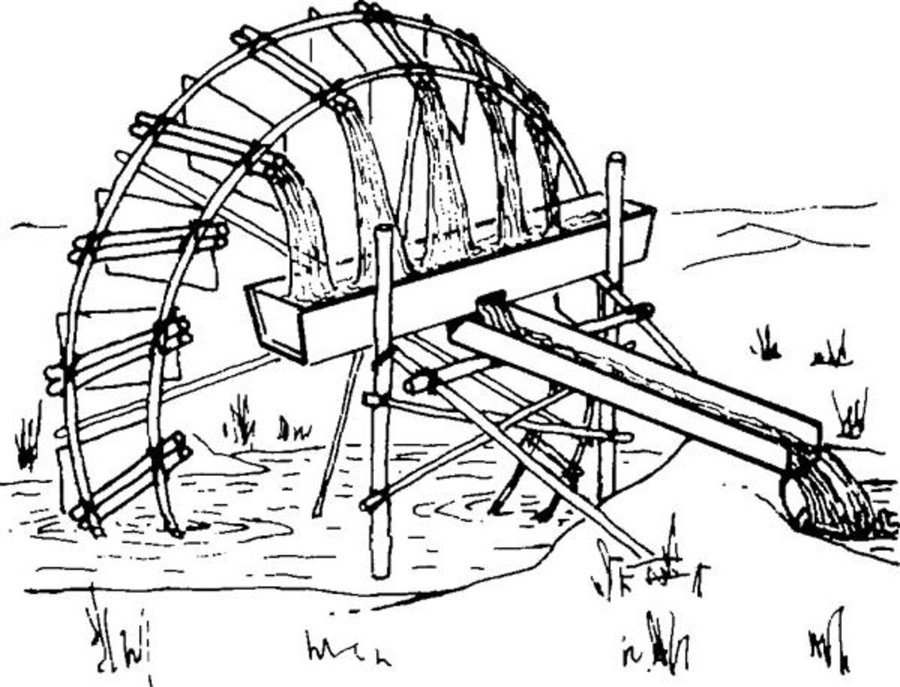

Noria, undershot water wheel lifting up water. The stream pushes the wheel, while the bamboos closed on one side are filled with water which is released into the trough where it flows to the fields.

Technical knowledge required for field staff / advisors: high
Technical knowledge required for land users: low (This is the farmers opinion. He said building norias is easy, everybody in the village could build them. On the other hand, only farmers who learned it from their father use it.)
Main technical functions: water harvesting / increase water supply
Secondary technical functions: increase of biomass (quantity)

Structural measure: Noria
Construction material (earth): The bank is built in the river when the water level is low to divert the water toward the wheel.
Construction material (wood): Bamboo fence in the water to avoid damages by floating plants or waste.
Beneficial area: 2.5 ham2
Author: FAO, Rome, http://www.fao.org/docrep/010/ah810e/AH810E05.htm

التأسيس والصيانة: الأنشطة والمدخلات والتكاليف

حساب المدخلات والتكاليف
  • يتم حساب التكاليف:
  • العملة المستخدمة لحساب التكلفة: غير متاح
  • سعر الصرف (بالدولار الأمريكي): 1 دولار أمريكي = غير متاح
  • متوسط تكلفة أجر العمالة المستأجرة في اليوم: 5.00
أهم العوامل المؤثرة على التكاليف
The availability of wood and bamboo determines the costs.
أنشطة التأسيس
  1. Build and install the noria. (التوقيت/الوتيرة: None)
مدخلات وتكاليف التأسيس
تحديد المدخلات الوحدة الكمية التكاليف لكل وحدة (غير متاح) إجمالي التكاليف لكل مدخل (غير متاح) % من التكاليف التي يتحملها مستخدمو الأراضي
العمالة
labour 1,0 15,0 15,0 100,0
معدات
tools 1,0 20,0 20,0 100,0
مواد البناء
wood 1,0 25,0 25,0 100,0
إجمالي تكاليف إنشاء التقنية 60.0
إجمالي تكاليف إنشاء التقنية بالدولار الأمريكي 60.0
أنشطة الصيانة
  1. Repair and reinstall the water wheel (التوقيت/الوتيرة: Yearly, at the wet season of the dry season and after the floods.)
  2. Build a small bound inside the river to redirect the water toward the noria (التوقيت/الوتيرة: When the water level sinks, approximately 3 times/year)
مدخلات وتكاليف الصيانة
تحديد المدخلات الوحدة الكمية التكاليف لكل وحدة (غير متاح) إجمالي التكاليف لكل مدخل (غير متاح) % من التكاليف التي يتحملها مستخدمو الأراضي
العمالة
labour 1,0 20,0 20,0 100,0
مواد البناء
wood 1,0 12,5 12,5 100,0
إجمالي تكاليف صيانة التقنية 32.5
إجمالي تكاليف صيانة التقنية بالدولار الأمريكي 32.5

المناخ الطبيعي

متوسط هطول الأمطار السنوي
  • < 250 مم
  • 251- 500 ملم
  • 501 - 750ملم
  • 1,000-751 ملم
  • 1,500-1,100 ملم
  • 2,000-1,500 ملم
  • 3,000-2,001 ملم
  • 4,000-3,100 ملم
  • > 4000 ملم
المنطقة المناخية الزراعية
  • رطبة
  • شبه رطبة
  • شبه قاحلة
  • قاحلة
المواصفات الخاصة بالمناخ
1486.45 mm 2013 in Kampong Chhnang
Thermal climate class: tropics. 27-35°C
المنحدر
  • مسطح (0-2%)
  • بسيط (3-5%)
  • معتدل (6-10%)
  • متدحرج (11-15%)
  • تلال (16-30%)
  • شديدة الانحدار(31-60%)
  • فائقة الانحدار (>60%)
التضاريس
  • هضاب/سهول
  • أثلام مرتفعة
  • المنحدرات الجبلية
  • منحدرات التلال
  • منحدرات في السفوح
  • قاع الوادي
الارتفاع
  • 100-0 متر فوق سطح البحر
  • 500-101 متر فوق سطح البحر
  • 1,000-501 متر فوق سطح البحر
  • 1,500-1,001 متر فوق سطح البحر
  • 2,000-1,501 متر فوق سطح البحر
  • 2,500-2,100 متر فوق سطح البحر
  • 3,000-2,501 متر فوق سطح البحر
  • 4,000-3,001 متر فوق سطح البحر
  • > 4000 متر فوق سطح البحر
يتم تطبيق التقنية في
  • حالات محدبة أو نتؤات
  • حالات مقعرة
  • غير ذات صلة
عمق التربة
  • ضحل جدًا (0-20 سم)
  • ضحلة (21-50 سم)
  • متوسطة العمق (51-80 سم)
  • عميقة (81-120 سم)
  • عميقة جدًا (> 120 سم)
قوام التربة (التربة السطحية)
  • خشن / خفيف (رملي)
  • متوسط ( طميي، سلتي)
  • ناعم/ثقيل (طيني)
قوام التربة (> 20 سم تحت السطح)
  • خشن / خفيف (رملي)
  • متوسط ( طميي، سلتي)
  • ناعم/ثقيل (طيني)
محتوى المادة العضوية في التربة السطحية
  • عالية (>3%)
  • متوسطة (1-3%)
  • منخفضة (<1%)
مستوى المياه الجوفية
  • سطحية
  • < 5 م
  • 50-5 م
  • > 50 م
توافر المياه السطحية
  • زائدة
  • جيد
  • متوسط
  • ضعيف/ غير متوافر
جودة المياه (غير المعالجة)
  • مياه شرب جيدة
  • مياه الشرب سيئة (تتطلب معالجة)
  • للاستخدام الزراعي فقط (الري)
  • غير صالحة للإستعمال
تشير جودة المياه إلى:
هل تمثل الملوحة مشكلة؟
  • نعم
  • كلا

حدوث الفيضانات
  • نعم
  • كلا
تنوع الأنواع
  • مرتفع
  • متوسط
  • منخفض
تنوع الموائل
  • مرتفع
  • متوسط
  • منخفض

خصائص مستخدمي الأراضي الذين يطبقون التقنية

التوجه السوقي
  • الكفاف (الإمداد الذاتي)
  • مختلط (كفاف/ تجاري)
  • تجاري/سوق
الدخل من خارج المزرعة
  • أقل من % 10من كامل الدخل
  • 10-50% من جميع الإيرادات
  • ‏‏ >50‏% من إجمالي الدخل
المستوى النسبي للثروة
  • ضعيف جدا
  • ضعيف
  • متوسط
  • ثري
  • ثري جدا
مستوى المكننة
  • عمل يدوي
  • الجر الحيواني
  • ميكانيكية/ مزودة بمحرك
مستقر أو مرتحل
  • غير المترحل
  • شبه مرتحل
  • مرتحل
أفراد أو مجموعات
  • فرد/أسرة معيشية
  • المجموعات/ المجتمع المحلي
  • تعاونية
  • موظف (شركة، حكومة)
الجنس
  • نساء
  • رجال
العمر
  • أطفال
  • شباب
  • متوسط العمر
  • كبار السن
المساحة المستخدمة لكل أسرة
  • < 0.5 هكتارا
  • 0.5 - 1 هكتار
  • 1 -2 هكتار
  • 2 - 5 هكتار
  • 5 - 15 هكتار
  • 15 - 50 هكتار
  • 50 - 100هكتار
  • 500-100 هكتار
  • 1,000-500 هكتار
  • 10,000-1,000 هكتار
  • > 10,000 هكتار
الحجم
  • على نطاق صغير
  • على نطاق متوسط
  • على نطاق واسع
ملكية الارض
  • دولة
  • شركة
  • مجتمعي/قروي
  • لمجموعة
  • فردية، لا يوجد سند ملكية
  • فردية، يوجد سند ملكية
حقوق استخدام الأراضي
  • وصول مفتوح (غير منظم)
  • مجتمعي (منظم)
  • مؤجر
  • فردي
حقوق استخدام المياه
  • وصول مفتوح (غير منظم)
  • مجتمعي (منظم)
  • مؤجر
  • فردي
الوصول إلى الخدمات والبنية التحتية
الصحة

ضعيف
جيد
التعليم

ضعيف
جيد
المساعدة التقنية

ضعيف
جيد
العمل (على سبيل المثال خارج المزرعة)

ضعيف
جيد
الأسواق

ضعيف
جيد
الطاقة

ضعيف
جيد
الطرق والنقل

ضعيف
جيد
مياه الشرب وخدمات الصرف الصحي

ضعيف
جيد
الخدمات المالية

ضعيف
جيد

الآثار

الآثار الاجتماعية والاقتصادية
إنتاج المحاصيل
انخفض
زاد


2 rice harvests instead of one.

خطر فشل الإنتاج
زاد
انخفض


No problems during dry season.

منطقة الإنتاج (الأراضي الجديدة المزروعة/المستخدمة)
انخفض
زاد


Same land twice under use.

الطلب على مياه الري
زاد
انخفض

النفقات على المدخلات الزراعية
زاد
انخفض


Pumps are around 10 times more expensive to rent.

دخل المزرعة
انخفض
زاد

الآثار الاجتماعية والثقافية
الأمن الغذائي / الاكتفاء الذاتي
انخفاض
تحسن


2 harvests, without risk of failure due to drought.

contribution to human well-being
decreased
increased


2 rice harvests instead of one improves the livelihood of the farmers applying this technology.

الآثار الايكولوجية
كمية المياه
انخفض
زاد


Decreased water availability in the river.

رطوبة التربة
انخفض
زاد

غطاء التربة
انخفاض
تحسن


Period of production is increased.

الآثار خارج الموقع

تحليل التكلفة والعائد

العوائد مقارنة بتكاليف التأسيس
عوائد قصيرة الأجل
سلبي للغاية
ايجابي جدا

عوائد طويلة الأجل
سلبي للغاية
ايجابي جدا

العوائد مقارنة بتكاليف الصيانة
عوائد قصيرة الأجل
سلبي للغاية
ايجابي جدا

عوائد طويلة الأجل
سلبي للغاية
ايجابي جدا

تغير المناخ

تغير مناخ تدريجي
درجة الحرارة السنوية زيادة

ليس جيدا على الاطلاق
جيدة جدا
الظواهر المتطرفة / الكوارث المرتبطة بالمناخ
عاصفة ممطرة محلية

ليس جيدا على الاطلاق
جيدة جدا
عاصفة هوائية محلية

ليس جيدا على الاطلاق
جيدة جدا
جفاف

ليس جيدا على الاطلاق
جيدة جدا
فيضان عام (نهر)

ليس جيدا على الاطلاق
جيدة جدا
العواقب الأخرى المتعلقة بالمناخ
انخفاض فترة النمو

ليس جيدا على الاطلاق
جيدة جدا
إجابة: غير معروف

التبني والتكيف

نسبة مستخدمي الأراضي في المنطقة الذين تبنوا التقنية
  • حالات فردية/تجريبية
  • 1-10‏%
  • 11-50%
  • > 50%
من بين جميع الذين تبنوا التقنية، كم منهم فعلوا ذلك دون تلقي أي حوافز مادية؟
  • 10-0‏%
  • 11-50%
  • 51-90%
  • 91-100%
هل تم تعديل التقنية مؤخرًا لتتكيف مع الظروف المتغيرة؟
  • نعم
  • كلا
مع أي من الظروف المتغيرة؟
  • تغير المناخ / التطرف
  • الأسواق المتغيرة
  • توفر العمالة (على سبيل المثال بسبب الهجرة)

الاستنتاجات والدروس المستفادة

نقاط القوة: وجهة نظر مستخدم الأرض
  • The river water quality (nutrients) is higher than the quality of rainwater for the irrigation of crops.
  • Through the use of Norias there is always water in the paddy fields; the rice is less threatened by droughts
  • There are two rice harvests each year instead of one.
  • Norias are much cheaper (around 10 times) than renting a water pump.
نقاط القوة: وجهة نظر جامع المعلومات أو غيره من الأشخاص الرئيسيين لمصدر المعلومات
  • Fields are only irrigated when sufficient water is available, thus not depleting the river of all its water, as norias need a rather high water flow rate.
  • Do not rely on fossil fuels.
نقاط الضعف / المساوىء / المخاطر: وجهة نظر مستخدم الأرضكيفية التغلب عليها
  • Norias are damaged/destroyed in case of floods. A weather forecast system would allow to remove/secure the noria in case of a flood.
  • The fields need to be close to a stream, at a distance of max. 100 m as a noria does not pump much water. Use SRI (System of Rice Intensification) with alternately flooding and drying the fields.
نقاط الضعف / المساوىء / المخاطر: وجهة نظر جامع المعلومات أو غيره من الأشخاص الرئيسيين لمصدر المعلوماتكيفية التغلب عليها

المراجع

جامع المعلومات
  • Christoph Kaufmann
المحررون
المُراجع
  • Deborah Niggli
  • Alexandra Gavilano
تاريخ التوثيق: 27 أكتوبر، 2014
اخر تحديث: 19 مارس، 2019
الأشخاص الرئيسيين لمصدر المعلومات
الوصف الكامل في قاعدة بيانات WOCAT
بيانات الإدارة المستدامة للأراضي المرتبطة
تم تسهيل التوثيق من قِبَل
المؤسسة المشروع
المراجع الرئيسية
  • FAO report on water pumping devices.: http://www.fao.org/docrep/010/ah810e/ah810e12.htm
