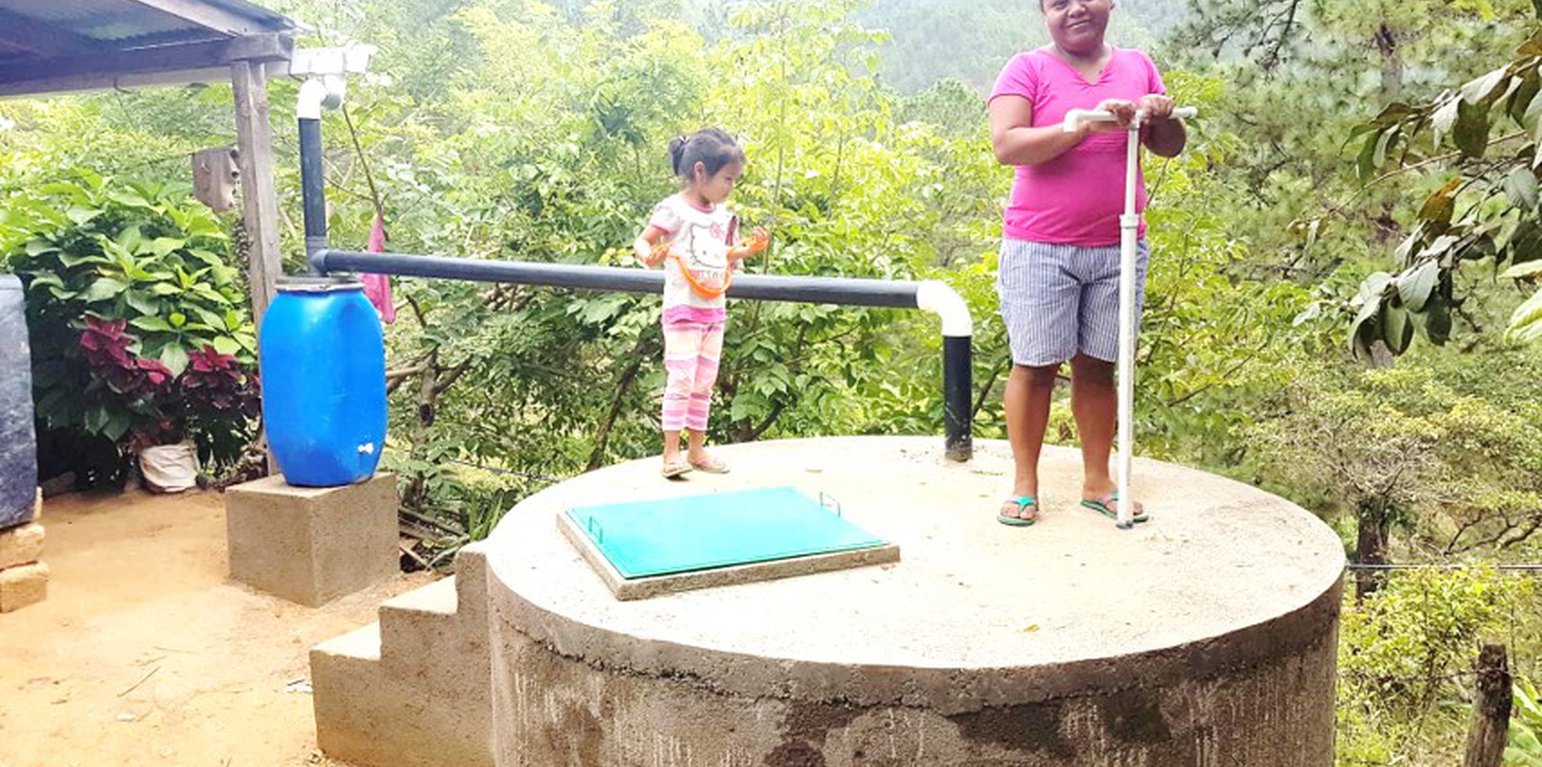

Lidia López de la Comunidad San Agustín muestra orgullosa su sistema de captación de agua de lluvia. (Mauricio Cajina)

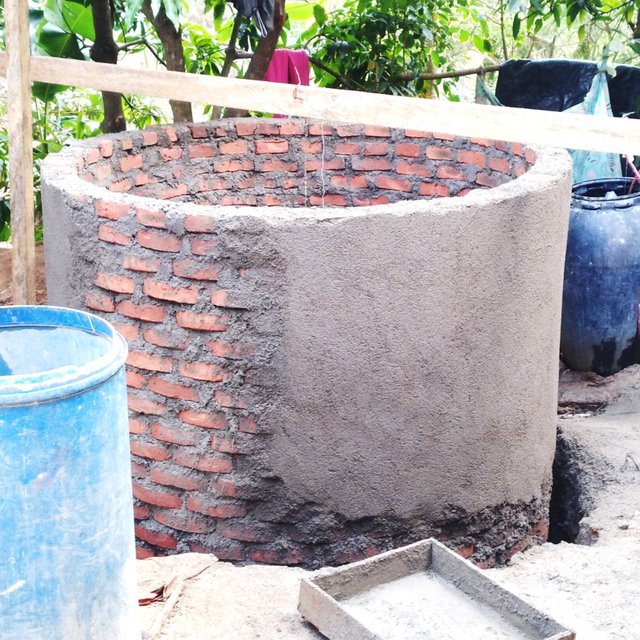

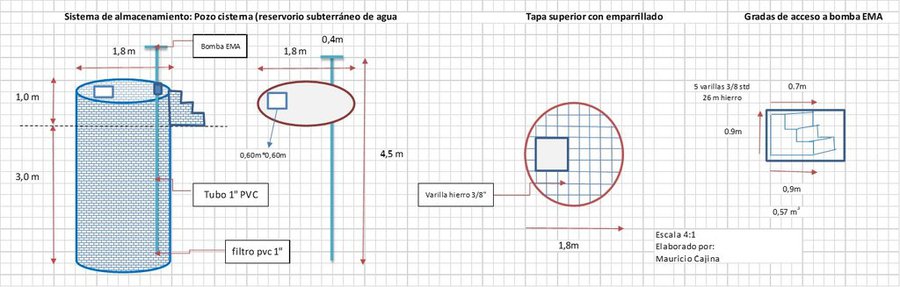

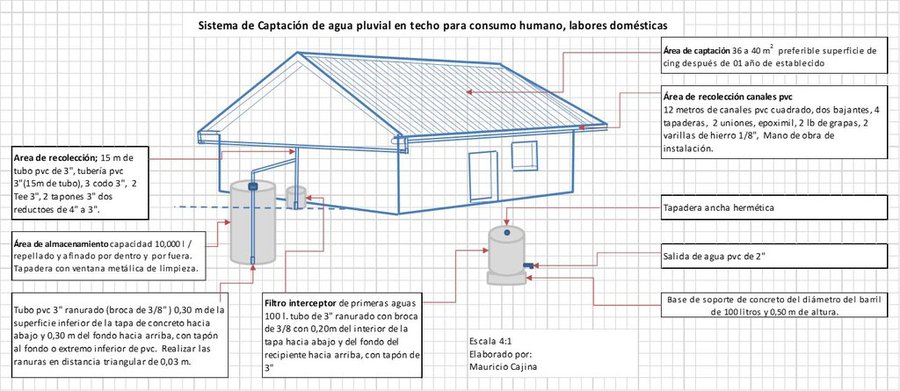

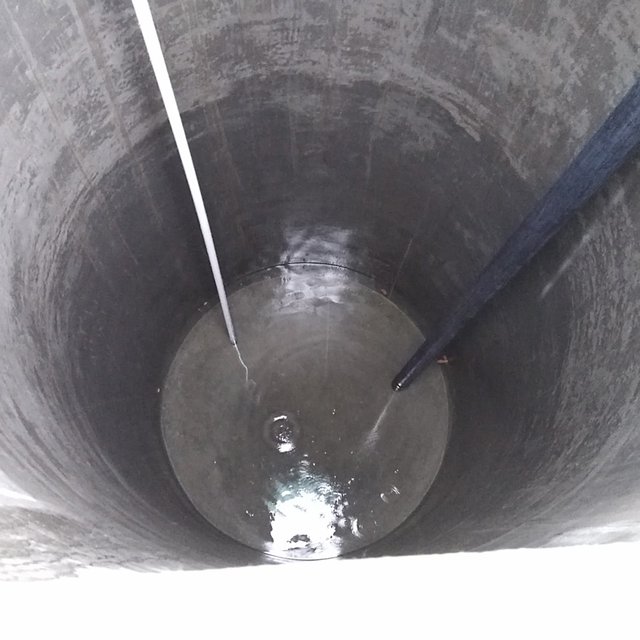

La tecnología se aplica en la cuenca del Río Dipilto, comunidad San Agustín, con 16 protagonistas. La precipitación promedio está entre 800 y 1200 mm durante un periodo de seis meses. La tecnología consiste de: Área de captación de techo aproximadamente entre 36 y 45 metros cuadrados de cing o lámina metálica o teja de barro, área de recolección compuesta de canales pvc de tres pulgadas con longitud de 12 metros, conectados en el borde inferior del techo de la vivienda, área de escurrimiento con tubos de pvc de baja presión, de tres pulgadas conectados al canal de recolección del agua, y un filtro de tanque plástico con capacidad de 100 litros; este filtro compuesto de arena y grava, un depósito de almacenamiento que es un hueco de tres metros de profundidad y dos metros de diámetro, revestidos con ladrillo de barro quemado, pegado con cemento y arena, sobre estos una capa muy fina de concreto para reducir la infiltración, en el fondo del hueco (foso), revestido de concreto, la estructura de ladrillo se eleva un metro sobre la superficie del suelo, quedando con una profundidad de cuatro metros, con lo cual se logra una una capacidad de almacenamiento de 10 metros cúbicos. En la superficie está hermeticamente sellado con tapadera de concreto (cemento y arena), una tapa metálica de 0.5 m por 0.5 m para limpieza y se ubica una bomba de succión del agua que funciona con inyección de aire a través del empuje hacia abajo y arriba de fuerza humana, despues de 3 a 5 empujes inicia a salir agua por arriba. Esta técnica se le llama bomba flexi EMAS (flexi; por que se pueden instalar en cualquier sitio y se les puede realizar cualquier adaptación, y EMAS por que las primeras fueron construidas en Bolivia en la Escuela Movil de Agua y Saneamiento). En las condiciones climáticas y de pluviosidad de la zona se garantiza el uso del agua para un periodo de 90 días de los meses más secos del año.
Местоположение: Dipilto, comunidad San Agustín, Nueva Segovia, Никарагуа
Число исследованных участков, где применяется Технология: 10-100 участков
Пространственное распространение Технологии: примененяется точечно/ на небольших участках
На постоянно охраняемой территории?: Да
Продолжительность применения Технологии: 2018; менее 10 лет назад (недавняя)
Тип внедрения/ применения
| Опишите затраты | Единица | Количество | Затраты на единицу (Córdoba) | Общая стоимость на единицу (Córdoba) | % затрат, оплаченных землепользователями |
| Оплата труда | |||||
| Excavación de hueco o foso | m3 | 12,0 | 200,0 | 2400,0 | 100,0 |
| Traslado o acarreo de materiales en la comunidad | d/h | 5,0 | 150,0 | 750,0 | 100,0 |
| Contrucción revestimiento de foso | d/h | 7,0 | 700,0 | 4900,0 | |
| Instalación de canales y tubería y bomba | d/h | 3,0 | 600,0 | 1800,0 | |
| Строительные материалы | |||||
| Arena | m3 | 1,5 | 400,0 | 600,0 | |
| Cemento | bolsa 45kg | 22,0 | 340,0 | 7480,0 | |
| Piedrin | m3 | 1,0 | 1250,0 | 1250,0 | |
| Ladrillo de barro quemado | unidad | 1100,0 | 6,0 | 6600,0 | |
| Canal de pvc de 3" y accesorios | unidad | 2,0 | 900,0 | 1800,0 | |
| Tubo pvc 3" sanitario baja presión | unidad | 2,0 | 300,0 | 600,0 | |
| Pega de pvc | gl | 0,25 | 1200,0 | 300,0 | |
| Madera para fundición | pié tablar | 25,0 | 23,0 | 575,0 | |
| Другие | |||||
| Hierro 3/8" | 0,5 | 1550,0 | 775,0 | ||
| Grapas | lb | 1,0 | 35,0 | 35,0 | |
| Clavos | lb | 1,0 | 30,0 | 30,0 | |
| Bomba de succión, bomba EMA | unidad | 1,0 | 2000,0 | 2000,0 | |
| Tubo de la bomba de 3/4" | unidad | 1,0 | 150,0 | 150,0 | |
| Общая стоимость запуска Технологии | 32'045.0 | ||||
| Общие затраты на создание Технологии в долларах США | 980.57 | ||||
| Опишите затраты | Единица | Количество | Затраты на единицу (Córdoba) | Общая стоимость на единицу (Córdoba) | % затрат, оплаченных землепользователями |
| Оплата труда | |||||
| Limpieza de techo y canales (área de recolección del agua) | d/h | 1,0 | 150,0 | 150,0 | 100,0 |
| Limpieza del filtro y área de almacenamiento (pozo cisterna) | d/h | 1,0 | 150,0 | 150,0 | 100,0 |
| Reparación de bomba de succión, bomba EMA | Unidad | 1,0 | 400,0 | 400,0 | 100,0 |
| Afinamiento de paredes para evitar filtración | d/h | 2,0 | 300,0 | 600,0 | 100,0 |
| Строительные материалы | |||||
| Cemento | bolsa | 1,0 | 340,0 | 340,0 | 100,0 |
| tubo pvc | Unidad | 1,0 | 180,0 | 180,0 | 100,0 |
| Общая стоимость поддержания Технологии | 1'820.0 | ||||
| Общие затраты на поддержание Технологии в долларах США | 55.69 | ||||
disponibilidad de agua de 10 metros cúbicos para el periodo de verano, con un máximo de aprovechamiento del agua de 90 días del periodo seco y disponibilidad de 12 litros por persona por día a 28 litros por persona por día, complementario al uso de agua del sistema comunitario tendrán una disponibilidad de 49 litros por persona por día.
El agua del sistema de la red comunitaria es de Río, durante el periodo de lluvioso aumenta la cantidad de sedimentos, lo que determina en gran parte la calidad de agua, desde la apariencia, olor, sabor, el desarrollo de microorganismos que afectan la salud de los pobladores. El agua del sistema comunitario tiene hasta 1000 unidades de turbidez, el agua del pozo cisterna con menos de 10 unidades de turbidez.
Количество до применения УЗП : Hasta 1000 unidades de turbidez
Количество после применения УЗП: Menos de 10 unidades de turbidez
Se mejora la calidad de agua; se ha comprobado con kit de campo, el muestreo; fisico, se mejora (olor, color, sabor, temperatura), químico (no presencia de sulfatos, hierro, nitrato y nitrito, alcalinidad, dureza, pH en el rango para consumo humano) y biológico (menor presencia de coliformes, otras bacterias (OTB)). La turbidez del sistema de agua hasta 1000 unidades de turbidez y en el pozo cisterna menos de 10 unidades de turbidez, además se conserva el agua con temperatura fresca entre 19 y 24 °C.
Conflictos por uso del agua en fuentes limitadas de la comunidad.
Disminución de sedimentos a corientes y fuentes superficiales naturales como rios.
Se mejora la disponibilidad de agua con calidad, con manejo hermético del almacenamiento.
El aprovechamiento de agua de lluvia para consumo humano mejora el acceso y disponibilidad de agua en la familia
Erosión y sedimentación evitada por escurrimiento de agua de lluvia, en pendientes inclinadas
Agua retenida en estanque de almacenamiento.
Se capta agua de lluvia para la disponibilidad de agua en los meses secos del año.
El agua es retenida en fuentes de almacenamiento para uso de consumo humano.
Erosión y sedimentación evitada a fuentes naturales, aguas abajo de la ubicación de la tecnología.
