Double Basin Masonry Check Dam
(Эфиопия)
NA
Описание

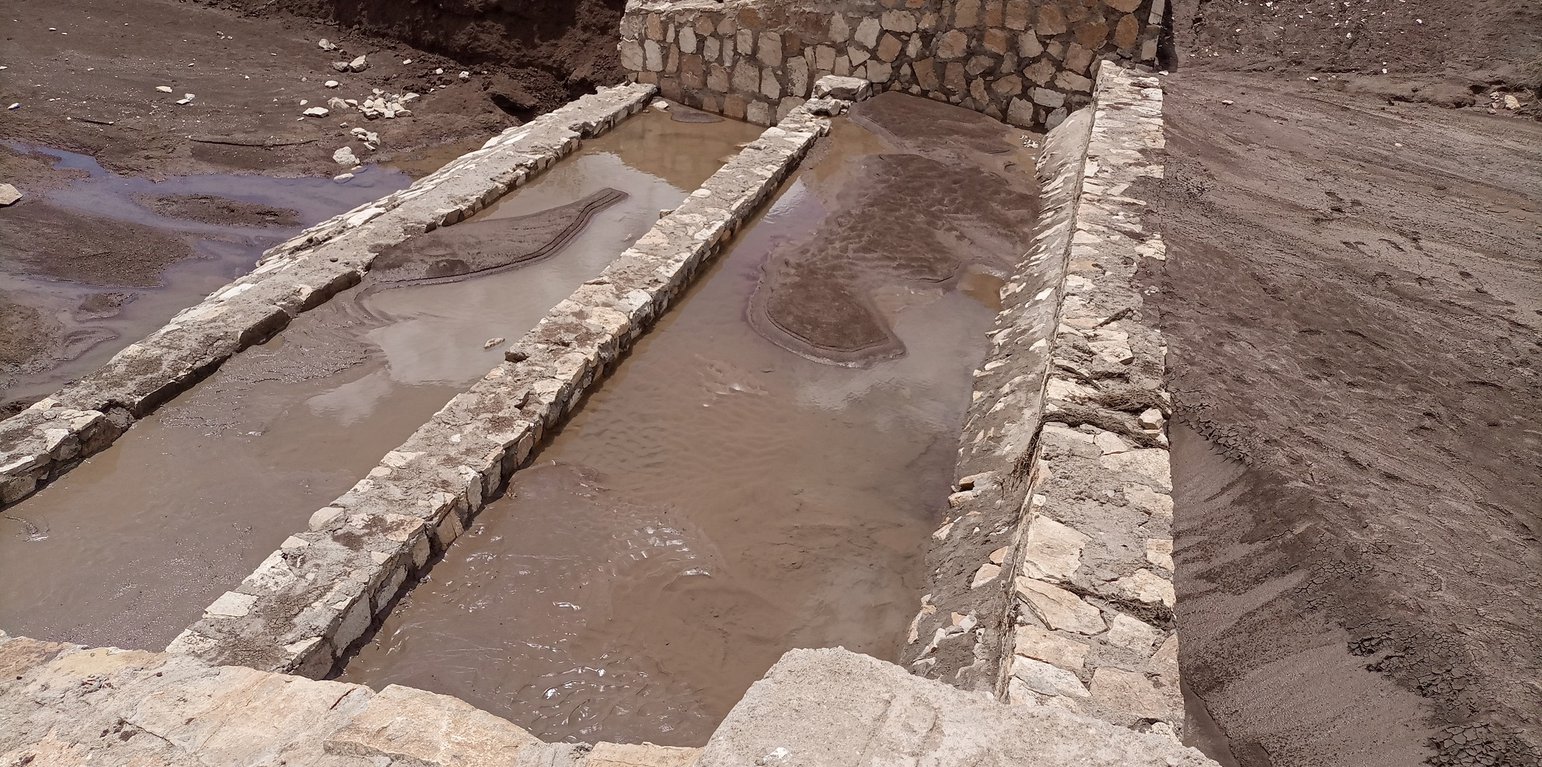

A double basin masonry check dam is a physical structure that helps to stop gully formation or further development of gullies in dry valleys. It rehabilitates small to a medium-sized deep gullies that are eating into the heart of adjacent land.
A “double basin masonry check dam” is a structure built in a narrow gully or depression to stop further gully formation. It is made of stone, concrete, gabions and wooden bars and serves as a permanent barrier. In this particular site stone is used as the structure is masonry. The technology is applied in areas where there are concentrated flows of water or runoff. The double basin masonry check dam is sited across a slope or a deep gully to slow water flow and capture sediment from upstream in the basins and behind the structure, thereby preventing expansion of the gully. The width of a check dam is variable. This particular structure is 14 meter wide, three meters deep and about 52 meters long. By helping to fill up the gully with sediment, it leads to rehabilitation and makes productive use of the area for growing trees, forage, and other plants. Apart from reducing the speed of surface runoff, the structure also promotes water infiltration, and recharges the groundwater reserves in the aquifer.
The main inputs necessary to build the check dams are financial resources, technical skills, skilled and unskilled labour, and construction materials including sand, stone, cement, water and other materials. Furthermore, construction tools such as a theodolite, line level, string, hammers, spades, hoes, and other tools are essential for design & construction. Technical skills for designing and profiling, and further capacity-building training are essential also. Application of the technology is also supported by satellite image and ground truthing to ensure the precision of siting.
The agropastoralists in the dry basin areas are pleased to see a huge movement of the soil arrested by the structure. The reduced expansion of the gully into the heart of the farm and grazing lands raises hopes of their land become productive and remaining so for generations to come. This hope and expectation have motivated them to welcome the intervention and develop an understanding of the actual benefits accrued from it. This leads to their support for the construction efforts. The disadvantages are that the technology is labour and resource-intensive which can be unaffordable for resource-poor agropastoralist communities living in food-insecure areas where rainfall is unreliable. This may make the adoption of the technology difficult to establish and nurture on their own without outside support.
Местоположение
Местоположение: Hadow kebele of south Jigjiga district, Somali, Эфиопия
Число исследованных участков, где применяется Технология: 2-10 участков
Географическая привязка выбранных участков
Пространственное распространение Технологии: примененяется точечно/ на небольших участках
На постоянно охраняемой территории?: Нет
Продолжительность применения Технологии: 2021
Тип внедрения/ применения
-
как инновация (инициатива) землепользователей
-
как часть традиционной системы землепользования (более 50 лет назад)
-
в качестве научного/ полевого эксперимента
-
через проекты/ внешнее вмешательство

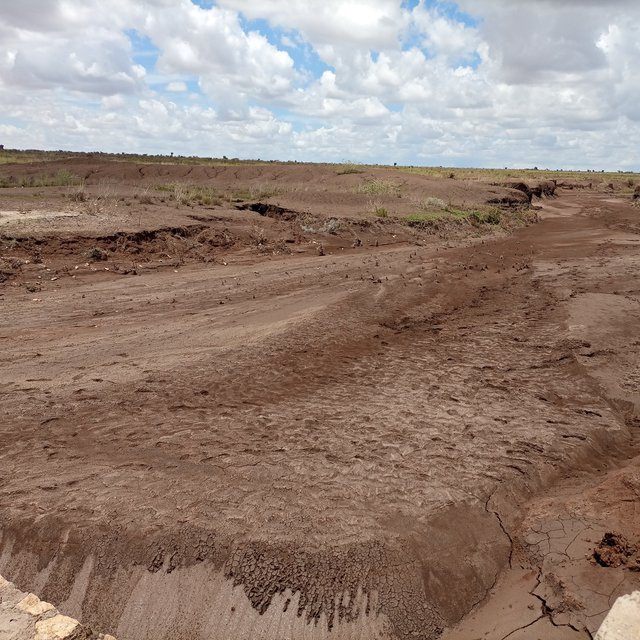

Massive sediments and debris trapped behind the recently built structure. (Gerba Leta)
Основная цель
-
повышение производства
-
снижение или предотвращение деградации земель, восстановление нарушенных земель
-
сохранение экосистем
-
защита бассейнов рек (приводораздельной части/ нижнего течения) – в сочетании с другими Технологиями
-
сохранение/ повышение биоразнообразия
-
снижение риска стихийных бедствий
-
адаптация к изменению климата / экстремальным погодным явлениям и их последствиям
-
смягчение последствий изменения климата
-
создание благоприятных экономических условий
-
создание благоприятных социальных условий
Землепользование
Комбинированное землепользование в пределах одной и той же земельной единицы: Нет
Водоснабжение
-
богарные земли
-
сочетание богарных и орошаемых земель
-
полное орошение
Цель, связанная с деградацией земель
-
предотвращение деградации земель
-
снижение деградации земель
-
восстановление/ реабилитация нарушенных земель
-
адаптация к деградации земель
-
не применимо
Тип деградации, на борьбу с которым направлена
-
водная эрозия почв - ВЭп: поверхностная эрозия/смыв верхних почвенных горизонтов , ВЭл: овражная эрозия / оврагообразование , ВЭо: гравитационное перемещение горных пород / оползни
Категория УЗП
-
Кочевое животноводство и пастбищное хозяйство
-
мероприятия по влагозадержанию и снижению эрозии почв на склонах
-
сбор атмосферных осадков
Мероприятия УЗП
-
инженерные мероприятия - И6: Стенки, барьеры, заборы, изгороди
Технический рисунок
Технические характеристики

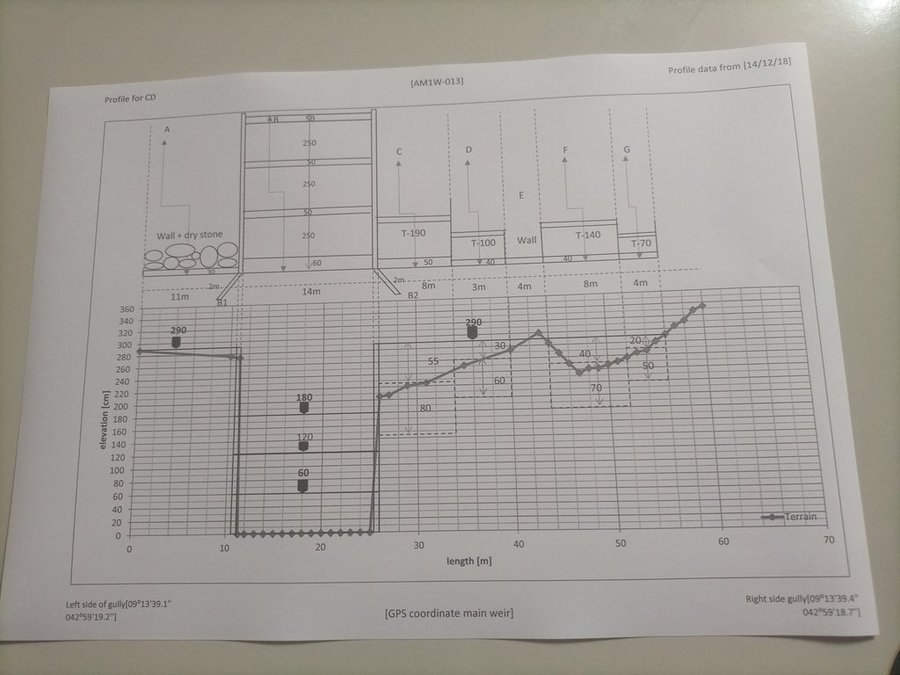

The design (layout - top view) and profile (lower view) of the technology is presented with universal units to clearly read and understand by the SLM experts or engineers. In addition, there are section drawings of the main weir and Bill of Quantity (BOQ).
Author: Amir Abdi
Запуск и текущее обслуживание: мероприятия, необходимые ресурсы и затраты
Подсчет вложений и затрат
- Подсчитанные затраты: на технологическую единицу (единица: check dam volume, length: 14m*3m*52m =2184m3)
- Денежные единицы, использованные для подсчета затрат: Доллары США
- Обменный курс (к доллару США): 1 USD = недоступно
- Средний размер дневного заработка для нанятых работников: 8.5 - 16 USD based on their skills
Наиболее значимые факторы, влияющие на стоимость затрат
Inflation and increasingly changing material prices, labor and transportation costs.
Мероприятия, необходимые для начала реализации
-
Conduct rapid assessment and Surveillance of intervention site (Сроки/ повторяемость проведения: During the off-season)
-
Finalize site selection (Сроки/ повторяемость проведения: ditto)
-
Layout, Design and profiling works (Сроки/ повторяемость проведения: None)
-
Identify and train masonry workers (Сроки/ повторяемость проведения: During off-season)
-
Material supply (Сроки/ повторяемость проведения: None)
-
Start actual layout and excavation work (Сроки/ повторяемость проведения: None)
-
Supervision... (Сроки/ повторяемость проведения: None)
Общие расходы по запуску (приблизительно)
9200,0
Текущее обслуживание
-
Oversee and identify damage (Сроки/ повторяемость проведения: During and after rainy season)
-
Measure the degrees of damage (Сроки/ повторяемость проведения: ditto)
-
Quantify cost and materials needed (Сроки/ повторяемость проведения: None)
-
Schedule the maintenance work (Сроки/ повторяемость проведения: Right before the off-season)
-
Employ the workers and reconstruct the damaged parts or upgrade it. (Сроки/ повторяемость проведения: During off-season)
Суммарная стоимость эксплуатации (оценка)
3244,0
Природные условия
Среднегодовое количество осадков
-
< 250 мм
-
251-500 мм
-
501-750 мм
-
751-1000 мм
-
1001-1500 мм
-
1501-2000 мм
-
2001-3000 мм
-
3001-4000 мм
-
> 4000 мм
Агроклиматическая зона
-
влажная
-
Умеренно-влажная
-
полузасушливая
-
засушливая
Дополнительные характеристики климата
Rainfall distribution is erratic and erosive.
Название метеостанции: Jijiga Meteorology station
There are bimodal rainfall patterns but the distribution in each respective season is not uniform. Particularly, the past consecutive seasons have been characterized by drought.
Склон
-
пологие (0-2%)
-
покатые (3-5%)
-
покато-крутые (6-10%)
-
крутые (11-15%)
-
очень крутые (16-30%)
-
чрезвычайно крутые (31-60%)
-
обрывистые (>60%)
Формы рельефа
-
плато/ равнины
-
гребни хребтов/холмов
-
склоны гор
-
склоны холмов
-
подножья
-
днища долин
Высота над уровнем моря
-
0-100 м над уровнем моря
-
101-500 м н.у.м.
-
501-1000 м н.у.м.
-
1001-1500 м н.у.м.
-
1501-2000 м н.у.м.
-
2001-2500 м н.у.м.
-
2501-3000 м н.у.м.
-
3001-4000 м н.у.м.
-
> 4 тыс. м н.у.м.
Технология применяется в
-
в условиях выпуклого рельефа
-
в ситуациях вогнутого рельефа
-
не имеет значения
Мощность почв
-
поверхностные (0-20 см)
-
неглубокие (21-50 см)
-
умеренно глубокие (51-80 см)
-
глубокие (81-120 см)
-
очень глубокие (> 120 см)
Гранулометрический состав (верхнего горизонта)
-
грубый крупнозернистый/ лёгкий (песчаный)
-
средние фракции (суглинистый, супесчаный)
-
тонкодисперсный/ тяжёлый (глинистый)
Гранулометрический состав (на глубине более 20 см)
-
грубый крупнозернистый/ лёгкий (песчаный)
-
средние фракции (суглинистый, супесчаный)
-
тонкодисперсный/ тяжёлый (глинистый)
Содержание органического вещества в верхнем почвенном горизонте
-
высокое (> 3%)
-
среднее (1-3%)
-
низкое (< 1%)
Уровень грунтовых вод
-
на поверхности
-
< 5 м
-
5-50 м
-
> 50 м
Доступность поверхностных вод
-
избыток
-
хорошая
-
средняя
-
недостаточны/ отсутствуют
Качество воды (без обработки)
-
питьевая вода хорошего качества
-
питьевая вода плохого качества (необходима обработка)
-
исключительно для сельскохозяйственного использования (орошение)
-
непригодная для использования
Качество воды относится к: грунтовые воды
Является ли солёность воды проблемой?
Повторяемость затопления
Разнообразие местообитаний
Характеристика землепользователей, применяющих Технологию
Рыночная ориентация
-
натуральное хозяйство (самообеспечение)
-
смешанный (натуральный / коммерческий)
-
товарное/ рыночное хозяйство
Доходы из других источников
-
< 10% всех доходов
-
10-50% всех доходов
-
> 50% всех доходов
Относительный уровень достатка
-
очень плохой
-
плохой
-
средний
-
обеспеченный
-
весьма обеспеченный
Уровень механизации
-
ручной труд
-
тягловая сила
-
механизировано/ есть автотранспорт
Осёдлый или кочевой
-
Осёдлый
-
Полукочевой
-
Кочевой
-
Agro-pastoralist
Индивидуальное или коллективное хозяйство
-
частное/ домовладение
-
группа/ община
-
кооператив
-
использующее наемных работников (компания, государство)
Возраст
-
дети
-
молодёжь
-
средний возраст
-
пожилой
Площадь, используемая домохозяйством
-
< 0,5 га
-
0,5-1 га
-
1-2 га
-
2-5 га
-
5-15 га
-
15-50 га
-
50-100 га
-
100-500 га
-
500-1000 га
-
1000-10000 га
-
> 10000 га
Масштаб
-
мелкое
-
среднего размера
-
крупное
Собственность на землю
-
государственная
-
частной компании
-
общинная/ поселковая
-
коллективная
-
индивидуальная, не оформленная в собственность
-
индивидуальная, оформленная в собственность
Права на землепользование
-
неограниченное (неконтролируемое)
-
общинное (контролируемое)
-
аренда
-
индивидуальное
Права на водовользование
-
неограниченное (неконтролируемое)
-
общинное (контролируемое)
-
аренда
-
индивидуальное
Доступ к базовым услугам и инфраструктуре
занятость (вне хозяйства)
транспорт и дорожная сеть
водоснабжение и канализация
Пояснения
Not much service is available in the pastoralist area except that the road paths through the area also create access to the market and other service centers.
Влияние
Социально-экономическое воздействие
производство кормов
With the development of the sediments trapped by the structure by fodder crops of multipurpose tree species, it is possible to boost production and ensure the sustainability of the structure.
качество кормов
As the sediment brings in fertile topsoil from the upstream catchments, the likelihood of producing quality fodder in the rehabilitated area is so high.
производство древесины
The multipurpose tree species assumed to be planted in the rehabilitated area are expected to increase wood production.
доступность питьевой воды
As the rehabilitated valley reduces runoff and increases the groundwater reserves, it caters to the opportunity to access drinking water.
качество питьевой воды
Succeeding vegetation covers enables to filter of the water and improves the quality of surface and subsurface water.
доступность воды для скота
Slightly increases as the structure and rehabilitated areas improves water infiltration and formation of still water or micro ponds behind the structure.
качество воды для скота
Simultaneously increases with the availability of surface and subsurface water.
Социальное и культурное воздействие
продовольственная безопасность/ самообеспечение
Reduction of gully formations that consume the rangeland allows accessing relatively more rangeland areas for the livestock to graze over. This inevitably improves the food security of the pastoralist community.
знания в области УЗП/ деградации земель
The technology and its function along the mainstreaming work with local development actors certainly improve the understanding and evidence-based knowledge of the land users.
Экологическое воздействие
количество воды
The technology is believed to increase both surface and groundwater quantity in the intervention valley.
поверхностный сток
Surface runoff speed and volume are gradually decreased with the rehabilitation of the gully and the development of the area behind the structure.
уровень грунтовых/ подземных вод
влажность почв
Soil moisture in the rehabilitated area positively increased.
утрата почв
As the structure on the upstream side reduces the speed of runoff, soil, and water loss decrease, and soil accumulation is increasing over time.
аккумуляция почвенного материала (намыв, эоловая, и др.)
образование корки на поверхности почв/ запечатывание
растительный покров
It increases with the deposition of sediments. Seeds of different trees and vegetation can emerge as succession species.
последствия наводнений
The structure and rehabilitated areas reduces the speed and impacts of the flood.
выбросы углекислого газа и парниковых газов
Overtime, tree cover reduces emission of carbon and green gases.
Влияние за пределами территории применения
доступность воды (подземные воды, источники)
As the technology put in place in recent times, off-site impacts need assessment based on facts.
затопление участков ниже по течению (нежелательное)
The structure and rehabilitated areas inevitably reduces downstream flooding and siltation in the future.
отложение наносов ниже по течению
There is visible siltation held back by the structure. However, quantifying demands empirical analysis.
загрязнение подземных/ речных вод
буферная/ фильтрационная способность (почв, растительности, водно-болотных угодий)
ущерб объектам инфраструктуры общего/ частного пользования
воздействие парниковых газов
Анализ эффективности затрат
Насколько получаемый результат сопоставим с первоначальными вложениями
Эффективность затрат в краткосрочной перспективе
крайне отрицательно
очень позитивное
Эффективность затрат в долгосрочной перспективе
крайне отрицательно
очень позитивное
Насколько получаемый результат сопоставим с затратами на техническое обслуживание
Эффективность затрат в краткосрочной перспективе
крайне отрицательно
очень позитивное
Эффективность затрат в долгосрочной перспективе
крайне отрицательно
очень позитивное
Изменение климата
Постепенное изменение климата
среднегодовые температуры увеличилось
среднегодовое количество осадков снизилось
Экстремальные явления, связанные с изменением климата (стихийные бедствия)
регулярные наводнения (выход рек из берегов)
Внедрение и адаптация
Доля землепользователей (в процентах), применяющих Технологию
-
отдельные случаи/ эксперимент
-
1-10%
-
11-50%
-
> 50%
Среди применяющих Технологию землепользователей, какова доля лиц, применяющих её по собственной инициативе, т.е. без какого-либо материального стимулирования со стороны?
-
0-10%
-
11-50%
-
51-90%
-
91-100%
Число домохозяйств и/или площадь применения
Adoption rate is yet to be evaluated. The technology put in communal land.
Была ли Технология УЗП модифицирована в недавнее время с целью адаптации к меняющимся условиям среды?
К каким именно изменяющимся условиям среды?
-
изменения климата/ экстремальные погодные явления
-
изменяющиеся условия рынка
-
доступность рабочей силы (например, из-за миграции населения)
Заключительные положения и извлечённые уроки
Сильные стороны: по мнению землепользователей
-
Rehabilitate the gully, and stop and reverse the gully formation.
-
It creates the opportunity for productive use of the degraded environment.
-
Recharge the groundwater aquifer and supply still water for temporary use by local people and livestock.
Сильные стороны: по мнению составителя или ответственных специалистов
-
Promote regeneration of the lost species through resilience building.
-
Improve the landscape feature.
-
Improve the ecosystem and its overall services.
Слабые стороны/ недостатки/ риски: по мнению землепользователейвозможные пути преодоления
-
High investment cost to implement the technology.
Promote government awareness and emphasis on the benefit and investment in developing the technology.
-
Lack of implementation skills.
Develop the skills and motivation of the community and other stakeholders.
-
Conflict of interest on the use of the rehabilitated land in the intersection of neighboring kebeles.
Awareness creation and promote behavioral change on the joint benefit of the technology.
Слабые стороны/ недостатки/ риски: по мнению составителя или ответственных специалистоввозможные пути преодоления
-
Inability to put micro check dams along the drainage line before it cuts deep into the soil.
Improve surveillance and promote early intervention.
-
Lower level of participation from the land users.
Develop the capacity, awareness and motivation of the land users.
-
Stakeholders and land users lower level of environmental education, improper land management and the consequent climate change and other associated adversities.
Promote environmental education, emerging climate change and climate variability in adult and vocational education.
Справочные материалы
Editors
-
Torben Helbig
-
Noel Templer
-
Tabitha Nekesa
-
Ahmadou Gaye
-
Siagbé Golli
Рецензент
-
William Critchley
-
Rima Mekdaschi Studer
-
Sally Bunning
Продолжительность применения Технологии: 21 марта 2023 г.
Последнее обновление: 22 апреля 2024 г.
Ответственные специалисты
-
Amir Abdi - Специалист по УЗП
Полное описание в базе данных ВОКАТ
Документирование осуществлялось при участии
Организация
- Alliance Bioversity and International Center for Tropical Agriculture (Alliance Bioversity-CIAT) - Кения
Проект
- Soil protection and rehabilitation for food security (ProSo(i)l)
Ключевые ссылки
-
Criteria for optimizing check dam location and maintenance requirements. Hassanli, A. M. & Beecham. 2013; ISBN: 971-1-60876-146-3: https://www.researchgate.net/publication/287636490_Criteria_for_optimizing_check_dam_location_and_maintenance_requirements
Ссылки на материалы по теме, доступные онлайн
